ALH-0.66I電流互感器簡介

ALH-0.66系列電流互感器設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀，種類齊全，一般作控制、保護、測量用途。

ALH066系列電流互感器采用高強度外殼全時閉結構。當一次側穿芯距數為1時,中心孔以穿母線為主,也可以穿電:中心孔穿軟質電時,需根據型號標明的一次側距數穿。本產品為測量用互感器,一般配合測量?jī)x表使用,用來顯示被測電路的工作電流。也可用于控制、保護電路等場所。P1、P2表示一次極性端,S1、S2表示二次極性。P1、S1及P2、S2為同名端(減極性)。

ALH-0.66I電流互感器特點

外殼采用高強度PC材料制成，全封閉結構，方圓孔兼容，既可穿電纜也可穿母線。 內部鐵芯選用優質硅鋼片； 符合GB0840.2-2014； 通過國家計量認證； 二次電流分為5A和1A；

ALH-0.66I電流互感器安裝環境

1、符合標準GB20840

2、一次電流1-8000A二次電流5A、

3、額定電壓AC660V

4、定頻率50Hz60Hz

5、使用環境溫度25°C-+40°C最高耐溫120°C存儲環境溫度

6、海拔高度

7、工頻耐壓50Hz·1mn《外殼與二次線圈間)

8、絕緣等極E

9、精度等級0.25、0.55、0.2、0.5、15P5、5P10、5P15、5P20、10P5、10P10、10P15、10P20

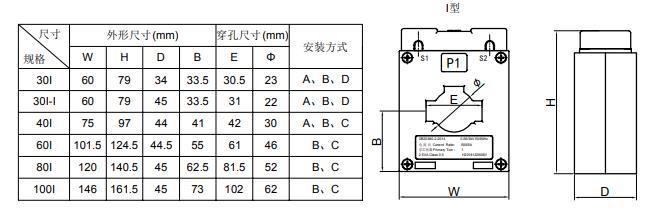

ALH-0.66I電流互感器尺寸圖
